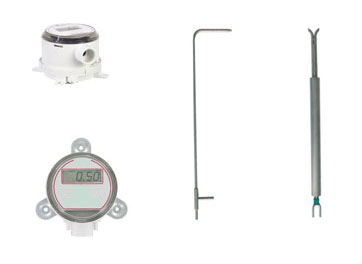

CF系列多功能風速差壓變送器 是一種用來監測壓力和風速的非常通用的變送器；這個結構緊湊的儀器有如下特點：現場可選英制或者公制單位，現場可增加LCD顯示，可調輸出信號的阻尼值，在使用皮托管和其他類似流量傳感器時可選平方根輸出；達到測量風速的目的，具有以上特點的同時，磁性傳感技術還具有優越的長期性能和可以解決上萬種壓力和流量的應用。

參數簡介：:

適用介質： 空氣以及非易燃性氣體，兼容性氣體
接液材質： 請咨詢廠家
精度： 0.25”(50Pa),0.5”(100Pa),2”(500Pa), 5”(1250Pa), 10”(2KPa),15”(3KPa), 25”(5KPa)：±1%； 0.1”(25Pa),1”(250Pa)：±2%
穩定性：±1%滿量程/年
溫度范圍: 0 to 150°F (-18 to 66°C).
壓力極限：最大耐壓：1 psi（連續） 爆破壓力：10 psi
電氣指標：10-35VDC（2線）；17-36VDC 或 隔離的21.6-33VAC(3線)
輸出信號：4-20mA（2線）；0-10V（3線）
反應時間：現場連續可調0.5-15秒；提供1.5 到45 秒的95% 反應時間。
零點和量程調節：數字輸入鍵
回路阻抗：電流輸出：最大0-1250歐姆；電壓輸出：最小負載1000歐姆
電力消耗: 最大40mA
顯示（可選）：4數字位液晶顯示
電氣連接：4-20mA，2線：歐洲樣式接線盒為16 到26 AWG ；0-10V，3線：歐洲樣式接線盒為16 到22 AWG 。
電氣接入端：1/2” NPS 接頭.
附件：適用于5-10mm直徑電線的密封管
過程連接：3/16” (5 mm) ID管，最大OD 9mm。
防護等級：NEMA 4X.
安裝方向：膜片垂直安裝
重量：8.0 oz (230 g).
認證：CE

選型表：


型號	輸出	范圍	安裝方式
CF-121	4-20 mA	0.1", 0.25", 0.5" w.c. (25, 50, 100 Pa)	掛墻或盤裝
CF-321	0-10 V	0.1", 0.25", 0.5" w.c. (25, 50, 100 Pa)	掛墻或盤裝
CF-111	4-20 mA	1", 2", 5" w.c. (250, 500, 1250 Pa)	掛墻或盤裝
CF-311	0-10 V	1", 2", 5" w.c. (250, 500, 1250 Pa)	掛墻或盤裝
CF-131	4-20 mA	10" w.c. (2 kPa)	掛墻或盤裝
CF-331	0-10 V	10" w.c. (2 kPa)	掛墻或盤裝
CF-141	4-20 mA	15" w.c. (3 kPa)	掛墻或盤裝
CF-341	0-10 V	15" w.c. (3 kPa)	掛墻或盤裝
CF-151	4-20 mA	25" w.c. (5 kPa)	掛墻或盤裝
CF-351	0-10 V	25" w.c. (5 kPa)	掛墻或盤裝
CF-021	4-20 mA	±0.1", 0.25", 0.5" w.c. (±25, 50, 100 Pa)	掛墻或盤裝
CF-221	0-10 V	±0.1", 0.25", 0.5" w.c. (±25, 50, 100 Pa)	掛墻或盤裝

注: 如需要帶LCD顯示，請在型號后面加 -LCD




安裝方式：

必須安裝在一個與水平面垂直的平面上。同時，壓力連接孔及電線連接管必須方向朝下；用三顆螺絲穩定固定在該平面上即可，不必過于擰緊；如果選擇其它安裝角度，都會對精度造成較大損失。
