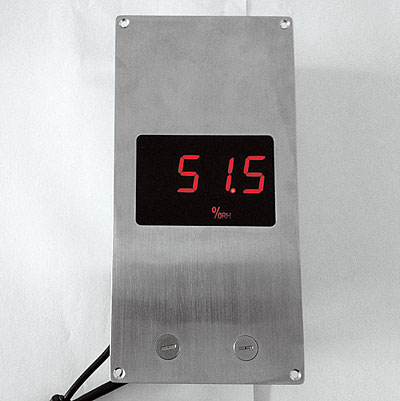

應用和特點：



● 用于測量和顯示環境溫度/濕度/差壓等，并需要嵌入式安裝的應用中
● 316L 不銹鋼面板
● 交替顯示 1 至 3 通道測量參數
● 大尺寸高亮度 LED 顯示
● 多種輸入輸出設計，適合各類應用
● 可選進口高精度傳感器， 100% 可現場互換，無需再校準
● 可選 3 路模擬輸入， 4~20mA/0~10V 標準信號
● 標準 1~3 路 4~20mA/0~10V 模擬輸出信號
● 標準 RS485 通訊，支持 Modbus RTU 聯網
● 標準繼電器輸出，支持報警或聯動
● 與 DDC/PLC/SCADA 及其它數據采集系統兼容
● 帶有遙控鍵，支持 MMI 人機界面設置參數和功能
● 極高性價比：可取代傳統單一功能的(溫度/濕度/壓差)現場顯示表或變送器，也可是完全功能的組合，并可以記錄及組網通訊等







技術參數：



顯示器功能
顯示	4 位 0.8" 高亮紅色數碼管
顯示屏保護材質	PMMA
顯示值	任意 4 位數字顯示 ( 紅色 )
分辨率	0.1 工程單位
通道數	從 1 到 3 通道，交替顯示
通道位置	3 個通道 LED( 紅色 ) ， 1 個狀態 LED( 黃色 )
工程單位	3 組可預置單位如 ℃ ， %RH ， Pa 等
響應時間	<1 秒
外殼功能
正面面板材質	316L 不銹鋼
后部外殼材質	嵌入式， 304L 不銹鋼
防護等級	正面 IP65
外殼尺寸	寬 100× 高 200× 深 46mm ，具體請參考尺寸圖
開孔尺寸	寬 92× 高 164mm ，前面板無氣咀 寬 92× 高 181mm ，前面板有氣咀 實際請參考說明書或實物
包裝尺寸	長 255× 寬 155× 高 90mm
重量	約 1000 克，視型號規格而不同
技術規格
電源供應	24VAC/DC 或 85~265VAC ， 50/60Hz
自帶溫濕度傳感器	數字式高精度溫濕度傳感器，0.5℃、3%RH (特殊可定制)精度，自帶校準數據，100%現場互換
自帶微壓差傳感器	0~ 60Pa(其它可定制)，1%FS精度
模擬輸入信號	3×4~20mA 或 0~10V
模擬輸出信號	3×4~20mA 或 0~10V
繼電器輸出	1×SPDT ， 1A /30VDC ， 0.5A /125VAC
RS485 通訊	Modbus RTU ，可讀 / 寫， 9600 波特率
數據記錄	可選，內置精密實時時鐘和大容量存儲器，支持循環記錄歷史數據，并可通過通訊導出
功耗	15 VA
接線端子	最大 Ø1.5mm 2
工作環境	0~ 50℃ ， 0~95%RH( 非結露 ) ，空氣和中性氣體
儲存環境	-10~ 70℃



選型表：



型號	NZDP		多功能顯示屏
功能		0	3 路 4~20mA/0~10V 標準信號輸入
		1	自帶溫度傳感器，分體外接 (1.5 米連線 ) 注 2
		2	自帶溫/濕度傳感器，分體外接 (1.5 米連線 ) 注 2
		3	自帶壓差傳感器，內置導氣咀，配導氣管 (1.5 米 )
		4	自帶溫/濕度傳感器，分體外接(1.5米連線)；壓差傳感器，內置導氣咀，配導氣管 (1.5米)



注 1 ：常規產品電源為 24VAC/DC 。如選 85~265VAC 電源，選型加后綴 V



尺寸圖：
