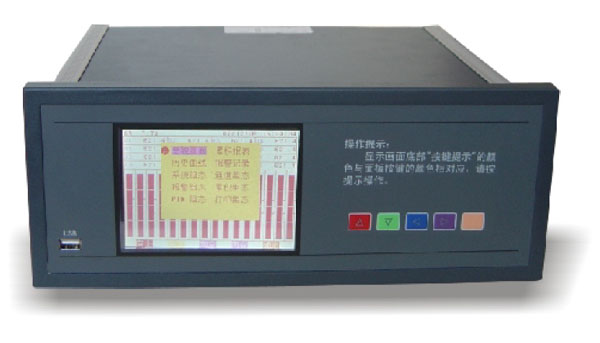

NZ-XSR50A彩色巡檢記錄儀由真彩TFT液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成。

1. 該NZ-XSR50A系列彩色巡檢無紙記錄儀特點簡介如下:

• 可配備不同類型的智能通道板，根據應用要求選擇
• 內置大容量FLASH,可通過U盤快速將FLASH中的數據轉儲到計算機中,內存4Gb,記錄間隔在1秒-60秒間自由設定。非循環和循環兩種記錄方式。
• 數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面
• 追憶曲線讀數光標功能
• 測量、顯示、記錄精度±0.2%F·S
• 2點報警功能

2. NZ-XSR50A彩色巡檢記錄儀選型表:


■ 臺式機箱、7英寸800×480分辨率 TFT彩色液晶屏

■ 0.2 級精度，測控周期每通道 0.1 秒，巡回檢測方式

■ 8 ～ 64 通道輸入

■ 內存 4Gb



內容	代碼說明
	NZ-XSR50A-	8 ～ 64 通道輸入； 0.2 級顯示精度；測控速度（ 0.1 秒×通道數）； 4Gb 記錄內存
外形尺寸			318 × 125 × 300mm 臺式
面板規格				7英寸800×480分辨率 TFT彩色液晶屏
通道數				8～64	8 ～ 64 通道可選。 8 通道為標準配置，在此基礎上增加通道單獨計費。
輸入信號					R	全部通道均為熱電阻， Pt100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53
					E	全部通道均為熱電偶， K 、 S 、 R 、 B 、 N 、 E 、 J 、 T
					B	全部通道均為直流電流（（ 4 ～ 20 ） mA/ （ 0 ～ 10 ） mA/ （ 0 ～ 20 ） mA ）或直流電壓（（ 0 ～ 5 ） V/ （ 1 ～ 5 ） V ）信號；需要在訂貨時明確電流、電壓信號的輸入通道
					X	全部通道均為熱電阻（ Pt100/Cu100/Cu50/BA1/BA2/G53 ） 熱電偶（ K/S/R/B/N/E/J/T ）混用
					L	全部通道均為熱電阻（ Pt100/Cu100/Cu50/BA1/BA2/G53 ）、熱電偶（ K/S/R/B/N/E/J/T ）、直流電流（（ 4 ～ 20 ） mA/ （ 0 ～ 10 ） mA/ （ 0 ～ 20 ） mA ）、直流電壓（（ 0 ～ 5 ） V/ （ 1 ～ 5 ） V ）混用；需要在需要在訂貨時明確電流、電壓信號的輸入通道
報警 (250V AC/3A ， 阻性負載 )						T2 ～ T4	2 點繼電器輸出，最多可擴展為 4 點繼電器輸出
通訊（選件） （通訊速率： 2400 、 4800 、 9600 、 19200 ）（通訊地址： 0-99 ）							S1	TC ASC Ⅱ協議 RS232
							S2	TC ASC Ⅱ協議 RS485
USB 轉儲接口								USB	選擇此配件時，必須選配 U 盤。
電源規格									V0	100-240V AC 50/60 Hz

3. NZ-XSR50A彩色巡檢記錄儀技術規格:

3.1 顯示

• 7英寸800×480分辨率 TFT彩色液晶屏
• 數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫面
• 基本誤差小于±0.2%F·S，數字顯示范圍-1999~9999
• 測量分辨力：1/60000，16位AD轉換器
• 實時曲線記錄間隔0.1秒~60秒分8檔，對應整屏曲線時間30秒~300分(0.1秒僅適用于16通道以下)
• 追憶曲線記錄間隔從0.1秒到60秒連續可設。可選擇循環或非循環兩種記錄方式

3.2 輸入信號

輸入信號包括直流電流，直流電壓，熱電阻，熱電偶，遠傳壓力表五類，通過按鍵輸入選擇。
直流電流：（4~20）mA，（0~10）mA，（0~20）mA
直流電壓：（1~5）V，（0~5）V
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53
熱電偶：K，S，R，B，N，E，J，T
其它輸入信號或分度號需在訂貨時注明。

3.3 報警輸出

• 繼電器輸出：觸點容量220VAC，3A，阻性負載
• 共用2點報警，可按通道的各報警點值設定

3.4 外供電源

• 24VDC電源：用于給變送器供電，負載能力≧200mA

3.5 通訊接口（選擇功能）

• 光電隔離
• RS232、RS485標準，在訂貨時注明
• 通訊速率9600，19200，57600，115200通過設定選擇
• 配套測試軟件，提供組態軟件和應用軟件技術支持
• 可選Modbus RTU通訊協議與上位機通訊

3.6 電源條件

• 220VAC供電的儀表：220V±10%，功耗小于15VA
• 24VDC供電的儀表：24V±10%，功耗小于15VA
• 注：實際功耗與儀表總通道數有關

3.7 環境

• 工作溫度范圍：0℃~50℃
• 儲藏溫度范圍：-20℃~60℃
• 工作濕度范圍：低于85%R.H
