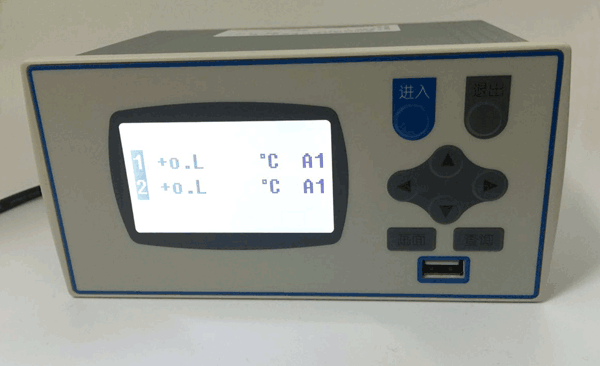

全切換信號輸入型小尺寸記錄儀 NZ-XSR21R
發布時間：2016-6-11 9:18:25
NZ-XSR21R多信號輸入型小尺寸記錄儀:
■ 128 ⅹ 64 單色液晶屏。
■ 0.2 級精度，測控速度 0.2 秒 ~0.8 秒（ 0.2 秒ⅹ通道數）。
■ 1 ～ 4 通道全切換信號輸入。
■ 可選配報警、通訊、變送、 USB 轉儲接口。
■ 4Mb 內存
■ 基本規格
| 項目 | 規格 | |
| 電源電壓 | AC 電源 |
100~240 V AC 50/60 Hz |
| AC/DC 電源 |
10~24V AC 50/60 Hz ； 10~24V DC |
|
| 消耗功率 | AC 電源 |
8 VA 以下 |
| AC/DC 電源 |
AC ： 7 VA 以下； DC ： 6W 以下 |
|
| 允許電壓變動范圍 | 電源電壓的 90%~110% | |
| 絕緣電阻 | ≥ 100 MΩ （ 500V DC MEGA 基準） | |
| 絕緣強度 | 2000V AC （測試條件： 50/60Hz ， 1 分鐘） | |
| 抗干擾 | IEC61000-4-2 （靜電放電 ) ，Ⅲ級 IEC61000-4-4 （電快速瞬變脈沖群），Ⅲ級 IEC61000-4-5 （浪涌），Ⅲ級 | |
| 防護等級 | IP65 （產品前面板防護）（ GB/T42-2008 ） | |
| 運行環境 | 環境溫度 | - 10~55 ℃ （保存： - 25~65 ℃ ） |
| 環境濕度 | 35~85 %R • H ，無凝露 | |
| 安裝位置 | 室內，高度＜ 2000m | |
■ 輸入規格
| 項目 | 規格 | |
| 測量控制速度 | 0.1 秒／每通道 | |
| 基本誤差 | ± 0.2 %F • S | |
| 顯示范圍 | -99999~99999 | |
| 通道數 | 1~4 | 最多可選 4 通道 |
| 輸入信號類型 | 熱電阻 | Pt100 ／ Cu100 ／ Cu50 ／ BA1 ／ BA2 ／ G53 |
| 熱電偶 | K ／ S ／ R ／ B ／ N ／ E ／ J ／ T | |
| 直流電流 | 4~20mA ／ 0~10mA ／ 0~20mA | |
| 直流電壓 | 0~5V DC ／ 1~5V DC | |
| 毫伏 | ± 100mV | |
| 遠傳壓力表 | ||
| 濾波 | 平滑濾波（滑動平均濾波），數字濾波（慣性濾波），突變延遲濾波 | |
■ 選配規格
| 項目 | 規格 |
| 報警輸出 | 1~4 點繼電器預置輸出， 250V AC/3A ， 阻性負載 |
| 模擬量輸出 ( 分辨率： 1/3000) | 電流輸出 (4~20)mA 、 (0~10)mA 、 (0~20)mA ， 2 路時 A1A1 |
| 電壓輸出 (1~5)V 、 (0~5)V ， 2 路時 A2A2 | |
| 電壓輸出 (0~10)V ， 2 路時 A3A3 | |
| 通訊接口 | RS232 接口， TC ASCII 協議 |
| RS485 接口， TC ASCII 協議 | |
| RS232 接口， Modbus-RTU 協議 | |
| RS485 接口， Modbus-RTU 協議 | |
| 外供電源 | 24V ± 5% ， 50mA 以下 |
| 24V ± 5% 100mA 以下 | |
| 12V ± 5% ， 50mA 以下 | |
| 12V ± 5% 100mA 以下 | |
| 精密電源，一般為 10V ± 2% ， 30ppm ， 100mA 以下 | |
| USB 轉儲接口 | USB 轉儲 |
| 打印接口 | 硬件時鐘 |
★ 輸出規格依據需要確定，由型號的第六部分表示。
選型表：
| 內容 |
代碼說明
|
|||||||||||||
| NZ-XSR21R- | 1-4 通道輸入； 0.2 級顯示精度；測控速度（ 0.1 秒 × 通道數）； | |||||||||||||
| 外形尺寸 |
160 × 80 × 114.5mm 開孔 152 × 75
|
|||||||||||||
| 面板規格 | 3 英寸白底灰字液晶屏（ 128×64 ） | |||||||||||||
| 通道數 | 1 ～ 4 | 1 ～ 4 通道輸入；標準配置為 1 通道，在此基礎上增加通道另計費用。 | ||||||||||||
| 輸入信號 | 全切換信號輸入，通過參數設置選擇輸入信號 熱電偶（ K/S/R/B/N/E/J/T ）； 熱電阻（ Pt100/Cu100/Cu50/G53/BA1/BA2 ）； 電壓（（ 0-5 ） V/ （ 1-5 ） V ）； 電流（（ 4-20 ） mA/ （ 0-20 ） mA ）； 毫伏（± 100mV ）； 遠傳壓力表 | |||||||||||||
| 報警（選件） (250V AC/3A ，阻性負載 ) | T1～4 | 1 ～ 4 點繼電器輸出 | ||||||||||||
| 變送 （選件） （最多可選擇 2 路變送輸出；分辨率： 1/3000 ；負載能力： 600 Ω） | A1 | 電流輸出 (4 ～ 20)mA 、 (0 ～ 10)mA 、 (0 ～ 20)mA ， 2 路時 A1A1 | ||||||||||||
| A2 | 電壓輸出 (1 ～ 5)V 、 (0 ～ 5)V ， 2 路時 A2A2 | |||||||||||||
| A3 | 電壓輸出 (0 ～ 10)V ， 2 路時 A3A3 | |||||||||||||
| 外供電源（選件，最多可選擇 2 路外供電源） | B1 | 24V ± 5% 50mA 以下 | ||||||||||||
| B 1G | 24V ± 5% 100mA 以下 | |||||||||||||
| B2 | 12V ± 5% 50mA 以下 | |||||||||||||
| B 2G | 12V ± 5% 100mA 以下 | |||||||||||||
| B3 | 精密電源，一般為 10V ± 2% ， 30ppm ， 40mA 以下 | |||||||||||||
| 通訊（選件） （通訊速率： 2400 、 4800 、 9600 、 19200 ） （通訊地址： 0 ～ 99 ） | S1 | TC ASCII 協議 RS232 | ||||||||||||
| S2 | TC ASCII 協議 RS485 | |||||||||||||
| M1 | Modbus-RTU 協議 RS232 | |||||||||||||
| M2 | Modbus-RTU 協議 RS485 | |||||||||||||
| USB 轉儲接口（選件） | USB | 選擇此配件時，必須選配 U 盤 | ||||||||||||
| 打印接口（選件） | P | 硬件時鐘 | ||||||||||||
| 電源規格 | V0 | 100-240V AC 50/60 Hz | ||||||||||||
| V1 | 10-24V AC 50/60 Hz ； 10-24V DC | |||||||||||||
