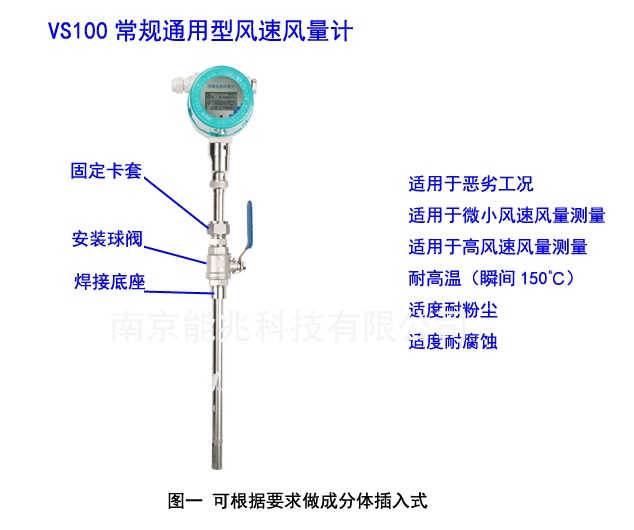

VS100系列常規通用型風速風量計,一體插入式與分體插入式可選，安裝方便簡潔，用于測量和控制氣體風速與風量；耐溫150度，精度高，直接測量質量風量，并得出標準風速與標況體積風量，無須溫壓補償；



適用于無結露，非可燃易爆氣體 ，典型應用于石油、化工、鋼鐵冶金、電力、輕工 、醫藥、環保等工業部門的氣體監測，適用于空氣、干燥后的壓縮空氣、煙道氣、廢氣、含塵氣體等；



其特點是穩定性高，重復性好，壓損小，無可動部件，量程比寬，響應速度快，在大管徑，低流速，風量范圍變化大及小風量測量方面表現好；



VS100風速風量計結構形式靈活多樣，一體插入式，適合不同用戶的選用，尤其是插入式結構，使管徑大、壓力低的風量（速）測量變得簡單易行，如煙道、煙囪。



產品特點



•  基于熱擴散測量原理， 無需溫度和壓力補償，即可得到標準風速，標況體積風量或質量風量，測量方便、準確。

•  寬量程比，精度高，可測量風速高至 60Nm/s, 低至 0.3Nm/s ；低流速測量靈敏，可用于氣體檢漏，壓損可忽略；

•  采用自動熱平衡技術，介質溫度自補償，介質 zui gao 溫度 +150℃ 。

•  探頭經過處理，耐高溫，耐粉塵（ 抗粘連，對粉塵等小顆粒不敏感 ），耐腐蝕 （具體可依工況進行定制）

•  金屬材質，傳感器無活動部件和壓力傳感部件，抗震性能好，可長時間，常年使用而不會有問題，工業品質。

•  液晶點陣漢字顯示，直觀方便，操作簡潔明了；

•  采用微處理器及精度高，高分辨率模數，數模轉換芯片；

•  對風速信號鍵入 30 點動態修正，內置 5 點風量線性修正；在線動態校正電流 / 電壓輸出；

•  專有算法，可實現高線性，高重復性，精度高；實現大管徑小風量測量，zui小風量可測低至零。

•  采用 RS485 通訊，支持 MODBUS-RTU 協議，或 HART 通訊，可以實現工廠自動化，集成化；

•  二路繼電器報警輸出，繼電器常開觸點容量：交流 250V ， 10A 或者直流 30V ， 5A ；

•  安裝維修簡便，在線不斷流裝卸，維護方便；

•  儀表使用 24VDC 電源。



技術參數：



性能	技術參數
結構形式	插入式
測量介質	無結露，非可燃易爆氣體
管徑范圍	DN40～4000mm (如需適用于更小管徑可定制)
流速范圍	0.3～60 Nm/s
準確度	±2.5%讀數±0.5%的滿量程
工作溫度	傳感器：-20～+150℃(需要選型) 轉換器：-20～+45℃
工作壓力	介質壓力≤ 1.0MPa
供電電源	電壓DC24V / 電流≥1A（可定制成AC220V≤ 18W）
響應速度	1s
輸出信號	4-20mA(光電隔離，zui大負載500Ω，風速或風量輸出現場可調）、脈沖 、RS-485(光電隔離）、HART協議
報警	2路繼電器常開觸點、10A/220V/AC、5A/30V/DC
供貨類型	分體結構、一體化結構
管道材質	碳鋼 、不銹鋼、塑料等
現場顯示	四行 漢字液晶顯示
顯示內容	標準風速、標況瞬時體積風量、瞬時質量風量、累積風量
防護等級	IP65
傳感器材質	不銹鋼



選型圖表



內容	代碼說明
	VS100	插入式風速風量計
傳感器類型		D	標準插入式
		G	法蘭插入式
口徑（直接輸入，異型管需標注）			圓形管道內徑： 40mm -6000mm
			方管提供邊長： 40*40-3000*3000 ； 單位： mm
壓力 (Mpa)				S	1.0
溫度（ ℃ ）					I	-20~ 100 ℃
					II	-20~ 150 ℃
探頭						A	標準型（探桿 304+ 探頭 316 不銹鋼）
輸出信號 ( 可多選 )							1	4 到 20MA ；
							2	RS485 接口 (MODBUS-RTU) ；
							4	2 點繼電器常開觸點
連接與顯示方式								Y	一體插入式，帶顯示
								F	分體插入式，帶顯示（ 現場如有震動，此項必選 ）
電纜線長度 ( 僅用于分體式顯示 )									5	5m
									10	10m
									15	15m
特殊非標定制功能代碼										N	選型代碼加上 N ，同時合同備注詳細說明。



選型舉例：

型號： VS100-D-500-S-II-A-1/2-Y

說明： VS100 主機，一體插入式，管道內徑為 500MM ，介質溫度 -20 到 150 度，輸出信號為 4 到 20MA ，帶 RS485 通訊接口，帶顯示。
