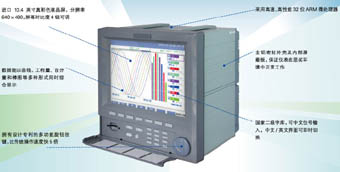

NZ5000中長圖彩屏無紙記錄儀 ，采用 32位ARM微處理器 和 10.4英寸 640×480、64色真彩色高亮度 TFT液晶顯示屏、CCFL背光的中長圖彩色多功能無紙記錄儀，具有 32路模擬量全切換輸入 、32路繼電器報警輸出、8路模擬量變送輸出、100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；采用RS-232C接口或隔離RS-485接口，可實現遠程監控；內置大容量NANDFLASH作為歷史數據的存儲介質，通過CF卡可將需要保存的數據轉存至計算機或其它設備中。

適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等工業現場。


NZ5000中長圖彩屏無紙記錄儀主要功能：



◆模擬量輸入：32通道 ◆報警輸出：32通道 ◆斷線處理功能 ◆非線性表格 ◆流量模型運算功能 ◆旋鈕操作 ◆屏幕保護功能

◆10.4英寸TFT彩色LCD ◆RS-232C/485通訊接口 ◆3套畫面配色方案 ◆中英文操作界面 ◆全拼中文輸入 ◆畫面自動切換 ◆128MB內存

◆小信號切除功能 ◆線性修正功能 ◆報警/累積列表功能 ◆畫面分組功能：8組 ◆組態拷貝功能 ◆CF卡接口



NZ5000中長圖彩屏無紙記錄儀 主要參數：

◆輸入信號：最多32通道隔離型全切換信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC，通道和通道之間隔離耐壓大于250VAC。
◆串模抑制比：60dB（1,000:1），共模抑制比：120dB（1,000,000:1），源內阻100Ω
◆靜電放電抗擾度：3級；電快速瞬變脈沖群抗擾度：3級；浪涌（沖擊）抗擾度：3級
◆信號類型：標準信號：(0~10)mA、(4~20)mA、(0~5)V、(1~5)V、(0~10)V；毫伏信號：(0~20)mV、(0~100)mV;熱電偶：B、E、J、K、S、T、WRe5-26、WRe3-25、R、N、EA-2；熱電阻信號：Pt100、Cu50、JPT100;(-5~5)V、(-10~10)V、(0~1)V、(0.2~1)V
◆記錄間隔：1s、2s、4s、5s、6s、8s、10s、12s、15s、24s、30s、36s、48s、1min、2min、4min、5min、10min、30min、1h、2h、4h共22種記錄間隔可選。
◆采樣周期：1秒，即1秒對各通道均采樣1次
◆存儲容量：內部Flash存儲器最大容量為128MB
◆報警輸出：最多32路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）
◆實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，最大時鐘誤差±1分/月
◆掉電保護：所有數據保存在NANDFLASH存儲器中，確保所有歷史數據及組態參數不會因掉電而丟失
◆通訊接口：提供RS-485和RS-232C兩種通訊接口供用戶選擇，但不能同時使用，其中RS-485串行總線與主機隔離
◆通訊協議：采用R-Bus或ModBus通訊協議,通訊波特率有5種可選，即1200bps、9600bps、19200bps、57600bps和115200bps
◆供電：交流：(100~240)VAC頻率范圍：(47~63)Hz
◆工作條件：工作溫度：(0~50)℃；濕度：(10~85)%（無結露）；運輸和存儲溫度：(-20~60)℃；濕度：(5~95)%（無結露）

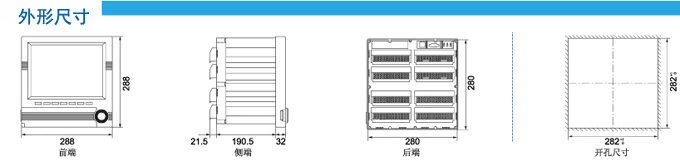

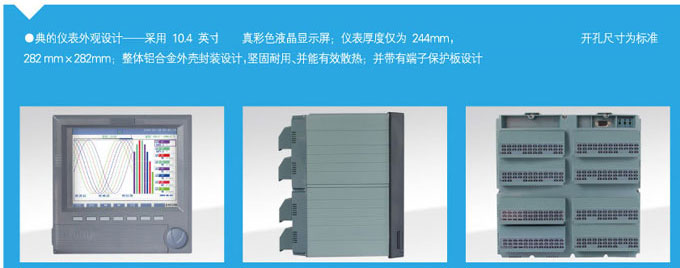

◆尺寸：外形尺寸：288mm×288mm×244mm;開孔尺寸：282mm×282mm

NZ5000中長圖彩屏無紙記錄儀 特點：

• 自行設計的電源電路，有效抑制外部諧波干擾，大大提高了電源的穩定性
• 模塊化結構設計，信號全隔離技術，群脈沖、共模干擾、串模干擾、電壓跌落、浪涌等各項指標通過測試
• 成熟的軟件開發技術，滿足用戶的定制需求
• 結合用戶使用要求的顯示界面，全中文友好界面，組態方便，中/英文菜單及界面顯示自由切換
• 內部結構全接插式設計，無裸露電線，保證內部電路的穩定運行
• 通過工業級帶USB接口的CF卡（配備2G大容量SANDISK工業級CF卡及USB接口讀卡器）實現數據的實時和歷史轉存，確保記錄數據的完整
• 全自動SMT生產工藝，線路板無虛焊，提高產品的可靠性

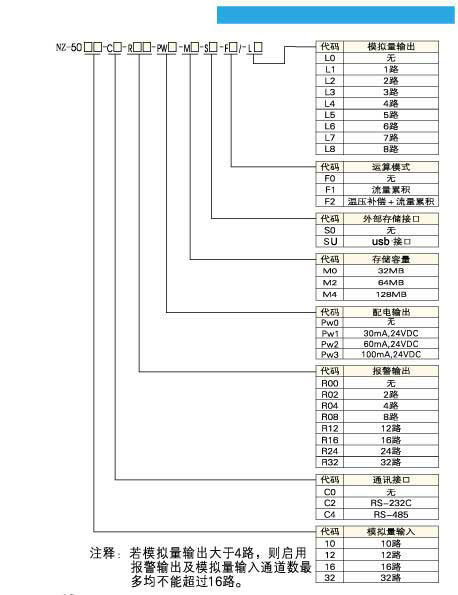

NZ5000中長圖彩屏無紙記錄儀 選型表：

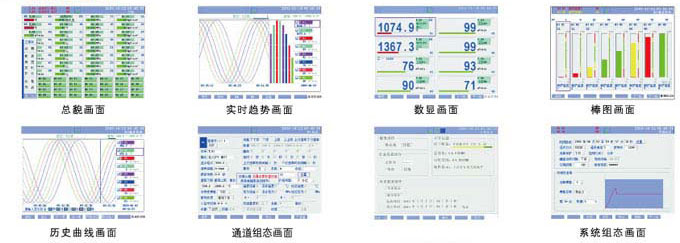

NZ5000中長圖彩屏無紙記錄儀畫面截圖：
