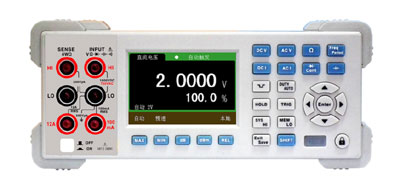

NET3240型4位半臺式數字萬用表 是一款 4 ½ 顯示、 22000 計數的雙數顯臺式真有效值萬用表；本臺表采用 STM32 芯片配合外部雙積分 AD ，提供準確的測量，穩定的性能。 3.5 寸 320*480 gao分辨率 TFT 液晶顯示屏讀數清晰、顯示豐富，具有良好的視覺效果；本臺表采用市電供電，并提供過載保護；適合電工、電子愛好者、工程師及gao等院校實驗室使用。
• 4 ½ 位分辨率，zui大顯示位數 22000 。
• 雙參顯示：可顯示同一輸入信號的兩項參數。
• 測量速度：快速（ 7 次 / 秒）、中速（ 5 次 / 秒）、慢速（ 2 次 / 秒）。
• 觸發方式：自動觸發、單次觸發、外部觸發（選配）。
• 12 種基本測量功能：交直流電壓、交直流電流、二線 / 四線電阻、周期 / 頻率、二極管、通斷、電容、占空比。
• 直流電壓基本準確度： 0.05% 。
• 數學功能： MAX 、 MX+B 、 MIN 、 dB 、 dBm 、 REL 、 Hold 、上限比較、下限比較、統計。
• 附加功能：數據保持、數據存儲、數據回讀。
• 開放校準功能。
• 按鍵可以鎖定。
• 方波輸出（選配）。
• 提供系統設置，可自行配置語言（中文或英文）、蜂鳴器、屏幕亮度、界面風格。
• 溫度測量：熱電偶： K/N/R/S/T/B/E/J/WRe325/WRe526 ；熱電阻： PT100/PT50/Cu100/Cu50 。
• 通訊接口：標配： USB Device ；選配： USB Host 、 RS232 、 GPIB 、 LAN 、 WIFI 、藍牙。
• 支持 SCPI 協議。
• 一般技術規格
• 電源電壓： 220V AC ± 10% ， 110V AC ± 10% ， 45-65Hz 。
• 工作環境： 0~40 ℃，相對濕度 <80% 。
• 儲存環境： -10~50 ℃，相對濕度 <80% 。
• 顯示： 3.5 寸 TFT 液晶屏，分辨率 480 × 320 、色彩 16M 色。
• 外形尺寸： 265mm*105mm*305mm( 寬 * gao * 深 ) 。
• 質量： 2.3kg 。
• 技術指標
|
型號 |
NET3240 |
|||
|
顯示位數 |
22000(4 ½ ) |
|||
|
zui快測量速度 |
7 次 / 秒 |
|||
|
功能 |
直流電壓 |
直流電流 |
交流電壓 |
交流電流 |
|
不確定度 |
± (0.05%+3) |
± (0.35%+10) |
± (0.8%+80) |
± (0.8%+80) |
|
測量范圍 |
10uV ~ 1000V |
10nA ~ 10A |
10uV ~ 750V |
10nA ~ 10A |
|
zui gao分辨率 |
10uV |
10nA |
10uV |
10nA |
|
頻率范圍 |
-- |
40Hz~100kHz |
40Hz~10kHz |
|
|
功能 |
電阻 |
電容 |
頻率 |
周期 |
|
不確定度 |
± (0.1%+6) |
± (3.5%+30) |
± (0.2%+10) |
±(0 .2 %+ 10 ) |
|
測量范圍 |
10m Ω ~ 200M Ω |
1pF ~ 10mF |
1Hz ~ 20MHz |
50ns ~ 500ms |
|
zui gao分辨率 |
10m Ω |
1pF |
0.001Hz |
0.01ns |
|
其它 |
||||
|
數學功能 |
MX+B/MAX/MIN/dB/dBm/Rel/Comp Hi/Comp Low/Hold/Statistics |
|||
|
電阻測量 |
支持 2 線、 4 線兩種方式 |
|||
|
通斷測量 |
電阻低于 30 Ω，蜂鳴器發聲 |
|||
|
二極管測量 |
測量范圍： 0 ～ 2V |
|||
|
AC+DC 測量 |
支持 |
|||
|
觸發 |
自動、單次、外部（選配） |
|||
|
占空比測量 |
5.0% ～ 95.0% （誤差在 10 個字之內） |
|||
|
方波輸出 |
頻率： 1Hz ～ 100kHz ，幅度： 3V （選配） |
|||
|
極限測試 |
支持 |
|||
|
校準功能 |
支持 |
|||
|
溫度測量 |
熱電偶： K/N/R/S/T/B/E/J/WRe325/WRe526 ；熱電阻： PT100/PT50/ Cu100/Cu50 |
|||
|
通訊接口 |
標配： USB Device ；選配： USB Host 、 RS232 、 GPIB 、 LAN 、 WIFI 、藍牙 |
|||
|
附加功能 |
數據保持、數據存儲、數據回讀 |
|||
• 配件清單
標配附件：
• 32A52 型三芯表筆 一副。
• 30A51 型三芯電源線 一 根 。
• 32A52 型電源保險絲 兩 只。
• 用戶手冊 一份。
選 配 附件 ：
• 32P04 型 RS232 串口線 。
• 32P05 型 USB 數據線 。
• 32P01 型 GPIB 電纜。
• 32P02 型機柜安裝套件。
