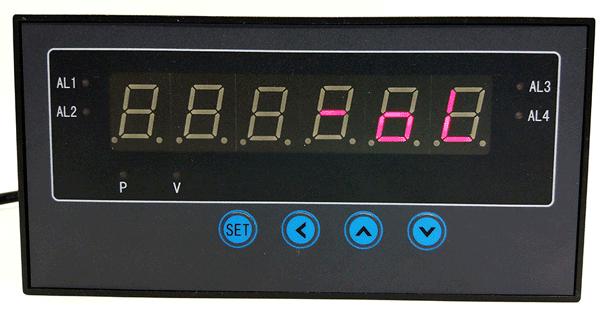

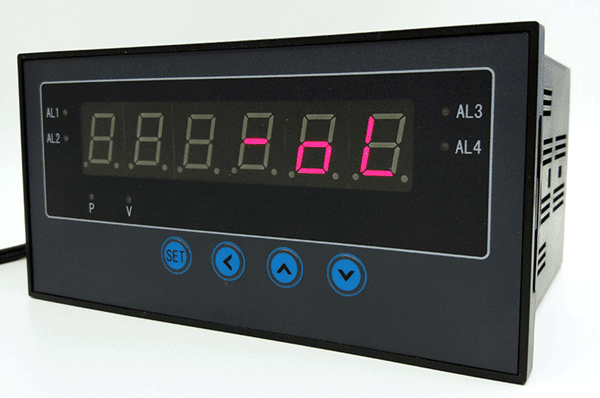

NZ-XSEW系列單通道數顯表

內容

代碼說明

NZ-XSEW-

0.05 級測量精度，測控速度 10 次 / 秒～ 400 次 / 秒可設

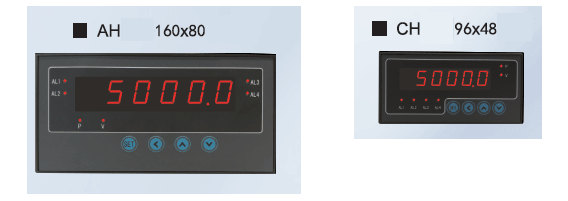

外形尺寸

AH

160 × 80 × 125 橫式 開孔尺寸： 152 × 76 ( 注① )

CH

96 × 48 × 82 橫式 開孔尺寸： 92 × 45 ( 注② )

面板規格

單 6 位 LED 顯示（全5位）

報警（選件）

（ 250V AC/3A ，阻性負載 ）

AH

T1 ～ T4

1 ～ 4 點報警繼電器輸出，均為常開 + 常閉雙觸點

O1 ～ O4

報警為 OC 門輸出（電壓應小于 40V DC ，電流應小于 40mA ）

CH

T1 ～ T2

1 ～ 2 點報警繼電器輸出，均為常開 + 常閉雙觸點

O1 ～ 02

報警為 OC 門輸出（電壓應小于 40V DC ，電流應小于 40mA ）

T3

3 點報警繼電器輸出，均為單常開觸點

O3

報警為 OC 門輸出（電壓應小于 40V DC ，電流應小于 40mA ）

接點輸入（選件）

K

1 點外部開關量輸入，用于清零

變送（選件） （分辨率： 1/3000 ；負載能力 600 Ω）

（適用于測控速度 200 次 / 秒以下的變送速度）

A1

電流輸出（ 4 ～ 20 ） mA 、（ 0 ～ 20 ） mA 、（ 0 ～ 10 ） mA

A2

電壓輸出（ 0 ～ 5 ） V 、（ 1 ～ 5 ） V

A3

電壓輸出（ 0 ～ 10 ） V

A4

電壓輸出（ -5V ～ +5V ）

A5

電壓輸出（ -10V ～ +10V ）

快速變送 ( 選件 )

F

適用于測控速度 200 次 / 秒及以上的變送速度

外供電源（選件）

B1

24V ± 5% 50mA 以下

B2

12V ± 5% 50mA 以下

B3

10V ± 5% 50mA 以下

通訊（選件）

（通過儀表參數可選： Modbus-RTU 或 TC-ASCII 通訊協議）

S1

RS232 接口 （僅限 AH 尺寸）

S2

RS485 接口

電源規格

V0

100-240 V AC 50/60 Hz

V1

10-24V AC 50/60 Hz ； 10-24V DC
