油田錄井專用壓力變送器



產品簡介：

油田錄井專用壓力變送器是根據油田錄井的惡劣環境和安裝的特殊性性設計的，采用高可靠的離子束濺射薄膜壓力傳感器芯體和專用放大電路，抗射頻干擾和防雷設計。使用激光焊接密封，經過長期壓力疲勞沖擊，高低溫循環老化和溫度補償。具備精度高，壽命長，防潮，抗凍等優點，非常適合油田野外環境的長時間使用。

產品應用：

油田綜合錄井儀專用、泥漿泵專用
近海石油開采、井上平臺、壓裂等
航空航天
通風系統和各類工業壓力測量

技術參數：

被測介質	對 17-4PH 不銹鋼、 316L 不銹鋼不腐蝕的氣體和液體
壓力類型	絕對壓力、密封參考壓力、通氣表壓力
量程	-100kPa～0～10kPa～1MPa～10MPa…150MPa 之間任意可選
供電電源	24VDC （ 10-32VDC ）
輸出信號	4-20mA、1-5VDC、0-5VDC、0-10VDC 可選擇
響應頻率	1kHz （典型值）
重復性	0.05%FS
非線性	0.05%FS
準確度	0.1%FS、0.2%FS、0.5%FS
長期穩定性	0.1%FS/ 年
工作溫度	-40～85℃/125℃/150℃/250℃ （加裝水冷式結構 , 耐高溫 1200℃ ）
絕緣電阻	≥500 MΩ/50V
安全過載壓力	150%FS （ 1.5 倍滿量程）
破壞壓力	300%FS （ 3 倍滿量程）
振動	5～1000Hz，振幅 2mm，X、Y、Z 每向 30 分鐘，輸出變化小于 0.1%FS
沖擊	50g ； X、Y、Z 三向，每向 20ms ；輸出變化小于 0.1%FS
連接方式	1/2NPT、M20×1.5 或指定
接液材料	膜片： 316L 不銹鋼、過程連接件 1Cr18Ni9Ti 不銹鋼
相對濕度	0～95% RH
外殼防護等級	IP67
出線方式	航空接插件或直接密封引線

選型信息：

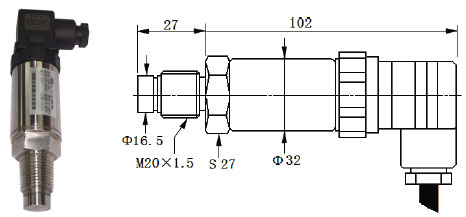

型號：NZ-T232A…
M20×1.5 外螺紋，平膜片無腔感壓結構；先進的離子束濺射薄膜工藝，鋼制不銹鋼厚膜片，長期直接接觸泥漿中大量的石粒、沙粒等硬質顆粒，解決擴散硅、陶瓷材料傳感器膜片經常破裂的情況；壽命長、精度高、防護好；目前在各大油田以及錄井儀器制造廠長期配套，廣泛受到歡迎；主要用于錄井綜合儀立管壓力、套管壓力測量和分析；40MPa、50 MPa、60MPa、70 MPa、105MPa 備有大量現貨。

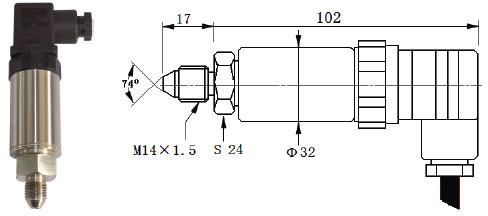

型號：NZ-T232B…
M14×1.5 帶74 度錐面密封設計（74 度錐為可選項），可方便的配接快速插頭；先進的離子束濺射薄膜工藝，鋼制不銹鋼厚膜片，長期直接接觸泥漿和油品中大量的石粒、沙粒等硬質顆粒，解決擴散硅、陶瓷材料傳感器膜片經常破裂的情況；壽命長、精度高、防護好；目前在各大油田以及錄井儀器制造廠長期配套，廣泛受到歡迎；主要用于錄井綜合儀懸重壓力測量和分析；5MPa、6 MPa、7 MPa 備有大量現貨。
