工業通用型壓力變送器



產品簡介:

標準系列壓力變送器，采用高精度，高靈敏度壓力芯體和高可靠處理電路，精密封裝于不銹鋼殼體內，激光焊接密封，無橡膠密封圈，出廠前經過長期壓力疲勞沖擊，長時間的高低溫循環老化和溫度補償，保證產品穩定可靠。抗射頻和電磁干擾，精度高，壽命長，抗頻繁高壓沖擊，5 倍高過載。

產品應用:

恒壓供水專用、水處理過程控制、能源控制
液壓泵站、壓鑄機、等靜壓機、軸承潤滑油
錄井、井上平臺、壓裂車、高壓泵、試壓泵、防噴器等
HVAC 控制、泵、壓縮機、電站、汽輪機、水輪機
冶金機械、農業機械、食品機械、建筑機械、機車制動系統、液壓調節閥、比例閥、汽車方向機測試臺
石化工程、環保工程、空分設備
氣壓設備、液壓實驗臺動靜態壓力測量
通風系統和各類工業管道壓力測量

技術參數:

被測介質	對 316 不銹鋼不腐蝕的氣體和液體
壓力類型	絕對壓力、密封參考壓力、通氣表壓力
量程	-100kPa～0～10kPa～1MPa…10MPa…260MPa 之間任意可選
供電電源	24VDC （ 10-32VDC ）
輸出信號	4-20mA、1-5VDC、0-5VDC、0-10VDC、0.5-4.5 VDC 可選擇
響應頻率	≤1kHz （典型值）
重復性	0.05%FS
非線性	0.2%FS、0.1%FS、0.05%FS 可選
綜合精度	0.1%FS、0.2%FS、0.5% FS 可選擇
長期穩定性	0.2%FS/ 年（典型值）
工作溫度	-40～85℃/125℃/150℃/250℃ 可選（加裝水冷式結構 , 耐高溫 1200℃ ）
絕緣電阻	≥500 MΩ/100VDC
安全過載壓力	150%FS （ 1.5 倍滿量程）
破壞壓力	300%FS （ 3 倍滿量程）
振動	5～1000Hz ，振幅 2mm ， X、Y、Z 每向 30 分鐘，輸出變化小于 0.1%FS
沖擊	50g ； X、Y、Z 三向，每向 20ms ；輸出變化小于 0.1%FS
連接方式	M20×1.5、M16×1.5、M14×1.5、M12×1、G1/4、G1/2、1/4NPT、1/2NPT 或指定
接液材料	膜片： 17-4PH 不銹鋼、過程連接件： 1Cr18Ni9Ti
相對濕度	0～95% RH
外殼防護等級	IP65、IP67 可選
出線方式	航插、 直接引線
顯示控制儀表（選配）	BPM-TC 1C 6(精度 :0.5%）、BPM-TC1CT(精度 :0.2%）、BPM432-TC1(精度:0.05% ）

選型信息:

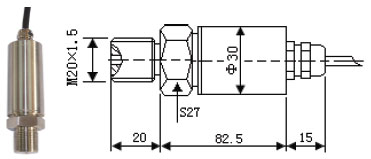

型號： NZ-T230D…

恒壓供水專用，抗變頻干擾，標準型結構，大批量備有現貨，精度高，穩定性好，防護性能好，內置壓力阻尼， 4-20mA 、 0-5VDC 、 0-10VDC 可選。最高壓力 :0-250MPa ，多種壓力接口螺紋可選，可選擇內螺紋。





型號： NZ-T230E…

航空接插件拔插方式，方便現場安裝，多種壓力接口螺紋可選擇，內置壓力阻尼， 4-20mA 電流輸出、 0-5VDC 、 0-10VDC 可選；使用在機械設備和礦用設備較多，最高壓力 0-250MPa.

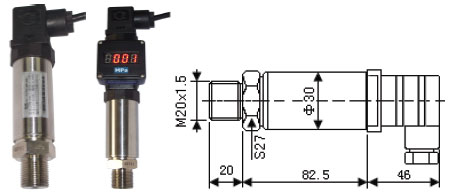

型號： NZ-T230F…

赫斯曼接插件，方便現場安裝，多種安裝螺紋可選擇 ;4-20mA 、 0-5VDC 、 0-10VDC 輸出可選 ; 可選擇帶現場顯示（ IP64 ）；最高壓力 0-250MPa.

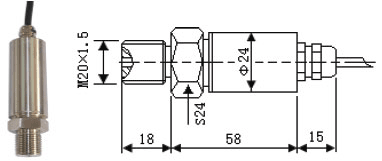

型號： NZ-T224A…

內置壓力阻尼，直接密封引線；防護等級高，電源反向保護，瞬間高壓保護；最高壓力 0-250MPa.

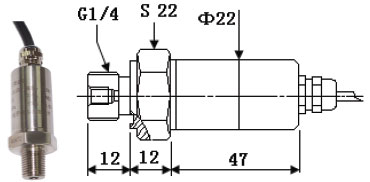

型號： NZ-T222A…

高精度，精小型，內置壓力阻尼，直接密封引線； 4-20mA 、 0.5-4.5VDC 信號可選；多種安裝螺紋可選；最高壓力 200MPa 。

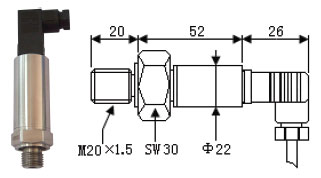

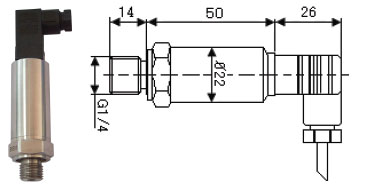

型號： NZ-T222B…

內置壓力阻尼， DIN 赫斯曼接插件出線，精小結構。 4-20mA 、 0.5-4.5VDC 信號可選；最高壓力 200MPa 。

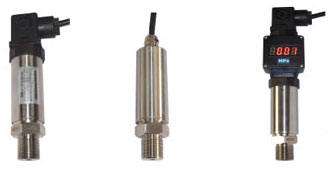

型號： NZ-T522A…

高強度抗干擾，耐受大型變頻器、對講機及大型高壓設備電磁環境；硅與不銹鋼鍵合熔為一體的技術，高靈敏輸出， MEMS 加工高度集成，精密數字溫壓補償，無 “o” 形圈，不泄漏； 4-20mA 、 0-5VDC 、 0-10VDC 、 0.5-4.5VDC 可選擇； M20×1.5 標準螺紋大批量備貨，其它螺紋的產品少量備貨。 DIN 的 Hirschmann 連接器。可 OEM 定制。最高壓力 100MPa 。
