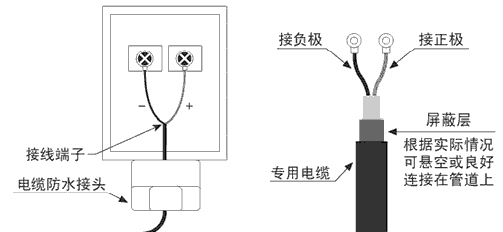

外夾式超聲波流量計傳感器接線圖:

注意事項

1. 安裝時必須把欲安裝傳感器的管道區(qū)域清理干凈，使之露出金屬的原有光澤；

2. 超聲波信號電纜的屏蔽線可懸空不接，不要與正、負(fù)極（紅、藍線）短路；

3. 傳感器接好后必須用密封膠（耦合劑）注滿，以防進水；

4. 傳感器注滿密封膠蓋好蓋后，必須將傳感器屏蔽線攬進線孔擰好鎖緊，以防進水；

5. 捆綁傳感器時應(yīng)將夾具（不銹鋼帶）固定在傳感器的中心部分，使之受力均勻，不易滑動；

6. 傳感器與管道的接觸部分四周要涂滿足夠的耦合劑，以防空氣、沙塵或銹跡進入，影響超聲波信號傳輸。
